PanelSeT SM Parts

Showing 289–312 of 492 parts

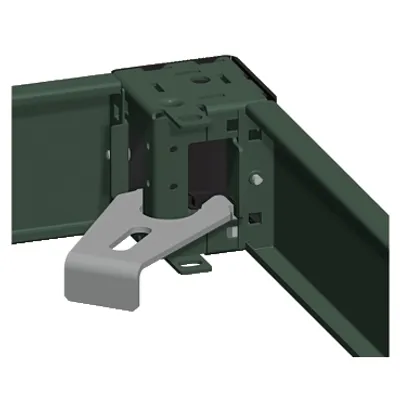

Schneider Electric NSYSGF – Brackets for fixing the plinth to the floor, PanelSeT SFN, SF, SM, for electrical enclosure , set of 4
Schneider Electric
NSYSGF

Brackets for fixing the plinth to the floor, PanelSeT SFN, SF, SM, for electrical enclosure , set of 4

Schneider Electric NSYOL6GF – Brackets for fixing the plinth to the floor, OLN/CMO, PanelSeT 6000 and 18500, steel
Schneider Electric
NSYOL6GF

Brackets for fixing the plinth to the floor, OLN/CMO, PanelSeT 6000 and 18500, steel

Schneider Electric NSYTTG50 – Telescopic rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600/800 D500mm, steel
Schneider Electric
NSYTTG50

Telescopic rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600/800 D500mm, steel

Schneider Electric NSYTTG40 – Telescopic rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600/800 D400mm, steel
Schneider Electric
NSYTTG40

Telescopic rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600/800 D400mm, steel

Schneider Electric NSYFXT8060 – Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W800 D600mm, steel
Schneider Electric
NSYFXT8060

Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W800 D600mm, steel

Schneider Electric NSYFXT8050 – Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W800 D500mm, steel
Schneider Electric
NSYFXT8050

Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W800 D500mm, steel

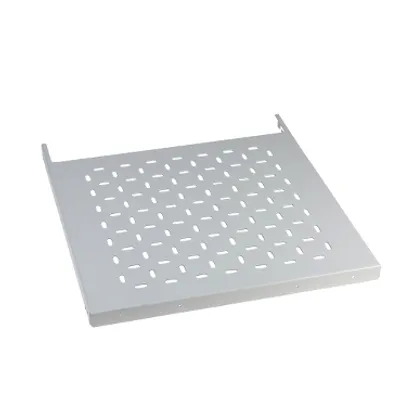

Schneider Electric NSYFXT8040 – Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W800 D400mm, steel
Schneider Electric
NSYFXT8040

Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W800 D400mm, steel

Schneider Electric NSYFXT6050 – Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600 D500mm, steel
Schneider Electric
NSYFXT6050

Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600 D500mm, steel

Schneider Electric NSYFXT6040 – Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600 D400mm, steel
Schneider Electric
NSYFXT6040

Fixed tray, PanelSeT SFN, PanelSeT SF, PanelSeT SM, for electrical enclosure W600 D400mm, steel

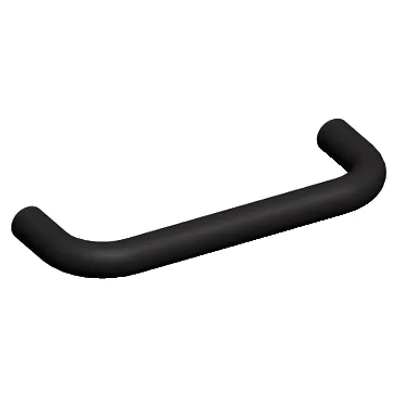

Schneider Electric NSY1TH – Handle for telescopic rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, set of 2 , polyamide 6
Schneider Electric
NSY1TH

Handle for telescopic rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, set of 2 , polyamide 6

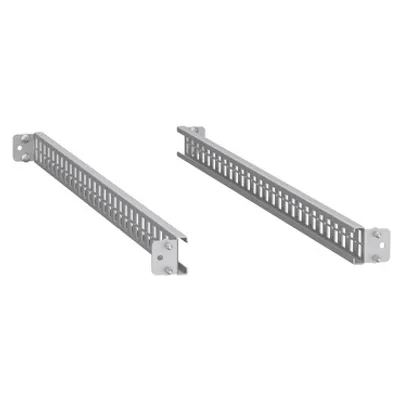

Schneider Electric NSYSICR4080 – Integrated cross rails, PanelSeT SFN, PanelSeT SF, H40 W800mm, set of 2
Schneider Electric
NSYSICR4080

Integrated cross rails, PanelSeT SFN, PanelSeT SF, H40 W800mm, set of 2

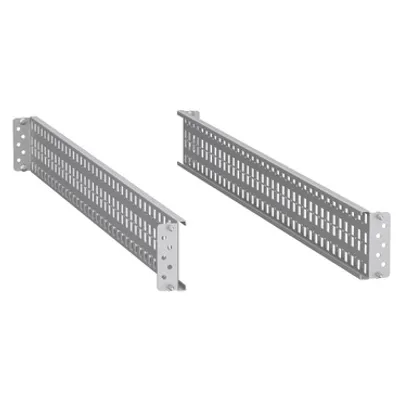

Schneider Electric NSYSICR90100 – Integrated cross rails, PanelSeT SFN, PanelSeT SF, H90 W1000mm, set of 2
Schneider Electric
NSYSICR90100

Integrated cross rails, PanelSeT SFN, PanelSeT SF, H90 W1000mm, set of 2

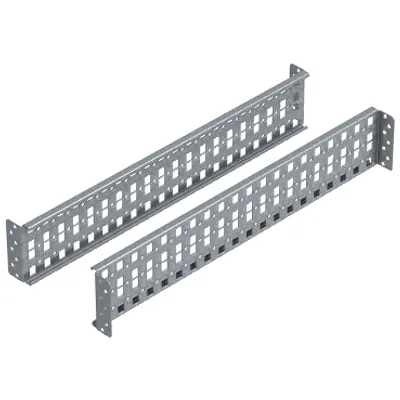

Schneider Electric NSYSICR9080 – Integrated cross rails, PanelSeT SFN, PanelSeT SF, H90 W800mm, set of 2
Schneider Electric
NSYSICR9080

Integrated cross rails, PanelSeT SFN, PanelSeT SF, H90 W800mm, set of 2

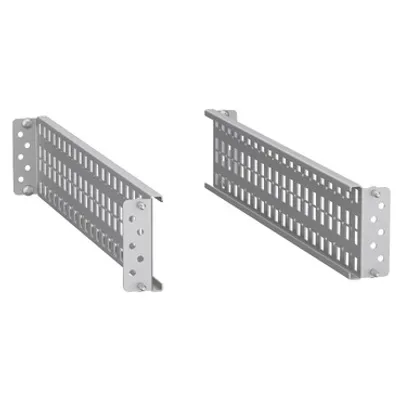

Schneider Electric NSYSICR9060 – Integrated cross rails, PanelSeT SFN, PanelSeT SF, H90 W600mm, set of 2
Schneider Electric
NSYSICR9060

Integrated cross rails, PanelSeT SFN, PanelSeT SF, H90 W600mm, set of 2

Schneider Electric NSYSUCR9080 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W800mm, 3 rows, set of 2
Schneider Electric
NSYSUCR9080

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W800mm, 3 rows, set of 2

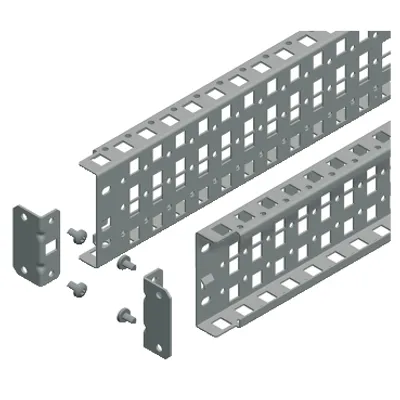

Schneider Electric NSYSUCR9070 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W700mm, 3 rows, set of 2
Schneider Electric
NSYSUCR9070

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W700mm, 3 rows, set of 2

Schneider Electric NSYSUCR9040 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W400mm, 3 rows, set of 2
Schneider Electric
NSYSUCR9040

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W400mm, 3 rows, set of 2

Schneider Electric NSYSUCR9030 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90mm W300mm, 3 rows, set of 2
Schneider Electric
NSYSUCR9030

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90mm W300mm, 3 rows, set of 2

Schneider Electric NSYSUCR90200 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W2000mm, 3 rows, set of 2
Schneider Electric
NSYSUCR90200

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W2000mm, 3 rows, set of 2

Schneider Electric NSYSUCR90100 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W1000mm, 3 rows, set of 2
Schneider Electric
NSYSUCR90100

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H90 W1000mm, 3 rows, set of 2

Schneider Electric NSYSUCR6580 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W800mm, 2 rows, set of 2
Schneider Electric
NSYSUCR6580

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W800mm, 2 rows, set of 2

Schneider Electric NSYSUCR6560 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W600mm, 2 rows, set of 2
Schneider Electric
NSYSUCR6560

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W600mm, 2 rows, set of 2

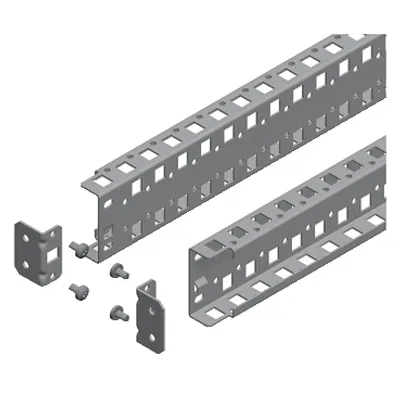

Schneider Electric NSYSUCR6530 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W300mm, 2 rows, set of 2
Schneider Electric
NSYSUCR6530

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W300mm, 2 rows, set of 2

Schneider Electric NSYSUCR65180 – Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W1800mm, 2 rows, set of 2
Schneider Electric
NSYSUCR65180

Universal cross rails, PanelSeT SFN, PanelSeT SF, PanelSeT SM, H65 W1800mm, 2 rows, set of 2

Compare PanelSeT SM

Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.

MPNProduct or component typeHeightWidthDepthMaximum load
NSYSGFFixing bracket————
NSYOL6GFFixing bracket32.5 mm30 mm53 mm—
NSYTTG50Telescopic rail——Nominal : 500 mm—
NSYTTG40Telescopic rail——Nominal : 400 mm—
NSYFXT8060Fixed tray30 mm682 mm490 mm150 kg evenly distributed
NSYFXT8050Fixed tray30 mm682 mm390 mm150 kg evenly distributed
NSYFXT8040Fixed tray30 mm682 mm290 mm150 kg evenly distributed
NSYFXT6050Fixed tray30 mm482 mm390 mm150 kg evenly distributed
NSYFXT6040Fixed tray30 mm482 mm290 mm150 kg evenly distributed
NSY1THHandle————
NSYSICR4080Cross rail40 mmNominal: 800 mm, Useful: 709 mm12 mm40 kg
NSYSICR90100Cross rail90 mmNominal: 1000 mm, Useful: 909 mm12 mm70 kg
NSYSICR9080Cross rail90 mmNominal: 900 mm, Useful: 809 mm12 mm100 kg
NSYSICR9060Cross rail90 mmNominal: 600 mm, Useful: 509 mm12 mm110 kg
NSYSUCR9080Universal cross railNominal: 800 mm, Useful: 707 mm90 mm27 mm100 kg
NSYSUCR9070Universal cross railNominal: 700 mm, Useful: 607 mm90 mm27 mm110 kg
NSYSUCR9040Universal cross railNominal: 400 mm, Useful: 307 mm90 mm27 mm120 kg
NSYSUCR9030Universal cross railNominal: 300 mm, Useful: 207 mm90 mm27 mm130 kg
NSYSUCR90200Universal cross railNominal: 2000 mm, Useful: 1907 mm90 mm27 mm—
NSYSUCR90100Universal cross railNominal: 1000 mm, Useful: 907 mm90 mm27 mm70 kg
NSYSUCR6580Universal cross railNominal: 800 mm, Useful: 707 mm65 mm27 mm70 kg
NSYSUCR6560Universal cross railNominal: 600 mm, Useful: 507 mm65 mm27 mm80 kg
NSYSUCR6530Universal cross railNominal: 300 mm, Useful: 207 mm65 mm27 mm110 kg
NSYSUCR65180Universal cross railNominal: 1800 mm, Useful: 1707 mm65 mm27 mm—

Common to all listed parts

RangePanelSeT
Quantity per setSet of 1
