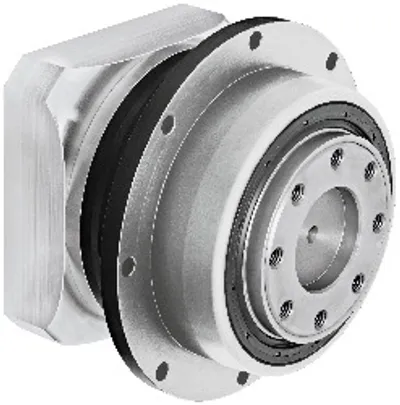

Planetary gearboxes with output flange 8GF Parts
























Compare Planetary gearboxes with output flange 8GF
Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.
| MPN | Gear ratio i | Idle torque [Nm] at 20°C and 3000 rpm | Max. average drive speed n 1N50% [rpm] at 50% T 2N and S1 | Max. average drive speed n 1N100% [rpm] at 100% T 2N and S1 | Moment of inertia J 1 [kgcm 2] |
|---|---|---|---|---|---|
| 8GF70-110hh004klmm | 4 | 3.8 | 1800 | 1700 | 1.811 |
| 8GF70-110hh005klmm | 5 | 2.6 | 2250 | 2050 | 1.347 |
| 8GF70-110hh007klmm | 7 | 1.6 | 2950 | 2750 | 1.044 |
| 8GF70-110hh010klmm | 10 | 1 | 3500 | 3500 | 0.862 |
| 8GF70-110hh016klmm | 16 | 1.45 | 3800 | 3550 | 0.581 |
| 8GF70-110hh020klmm | 20 | 1.05 | 4000 | 4000 | 0.453 |
| 8GF70-110hh025klmm | 25 | 0.95 | 4000 | 4000 | 0.434 |
| 8GF70-110hh035klmm | 35 | 0.65 | 4000 | 4000 | 0.35 |
| 8GF70-110hh040klmm | 40 | 0.5 | 4000 | 4000 | 0.311 |
| 8GF70-110hh050klmm | 50 | 0.5 | 4000 | 4000 | 0.307 |
| 8GF70-110hh070klmm | 70 | 0.45 | 4000 | 4000 | 0.304 |
| 8GF70-110hh100klmm | 100 | 0.45 | 4000 | 4000 | 0.302 |
| 8GF70-140hh004klmm | 4 | 9.1 | 1100 | 1000 | 10.647 |
| 8GF70-140hh005klmm | 5 | 6.3 | 1350 | 1250 | 9.063 |
| 8GF70-140hh007klmm | 7 | 3.95 | 1800 | 1650 | 7.733 |
| 8GF70-140hh010klmm | 10 | 2.6 | 2300 | 2150 | 7.048 |
| 8GF70-140hh016klmm | 16 | 3.35 | 2450 | 2250 | 1.913 |
| 8GF70-140hh020klmm | 20 | 2.25 | 3050 | 2750 | 1.437 |
| 8GF70-140hh025klmm | 25 | 2.05 | 3350 | 3100 | 1.348 |
| 8GF70-140hh035klmm | 35 | 1.25 | 3500 | 3500 | 1.058 |
| 8GF70-140hh040klmm | 40 | 0.9 | 3500 | 3500 | 0.911 |
| 8GF70-140hh050klmm | 50 | 0.85 | 3500 | 3500 | 0.892 |
| 8GF70-140hh070klmm | 70 | 0.75 | 3500 | 3500 | 0.891 |
| 8GF70-140hh100klmm | 100 | 0.75 | 3500 | 3500 | 0.884 |
Common to all listed parts
| Reduced backlash J t [arcmin] less than | 1 |
| Min. operating temperature B Tempmin [°C] | -25 |
| Max. operating temperature B Tempmax [°C] | 90 |
| Mounting orientation | Any |
| Degree of protection | IP 65 |
