Accessories and Spare Parts 3VA9, for IEC Circuit Breakers up to 1250A Parts
























Compare Accessories and Spare Parts 3VA9, for IEC Circuit Breakers up to 1250A
Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.
| MPN | accessories | designation / of the terminal | Net Weight | connectable conductor cross-section — for copper cable / stranded / maximum | stripped length |
|---|---|---|---|---|---|
| 3VA9254-0JF60 | Wire connector | TA2.6 | 588 g | 35 mm² | 13.5 / 26 / 38.5 mm |
| 3VA9254-0JC22 | Wire connector | TA2.3 | 710 g | 150 mm² | 26 / 51 mm |
| 3VA9254-0JC13 | Wire connector | TA2.2 | 0.654 kg | 240 mm² | 30,5 mm |
| 3VA9254-0JB12 | Wire connector | TA1.2 | 159 g | 185 mm² | 20 mm |

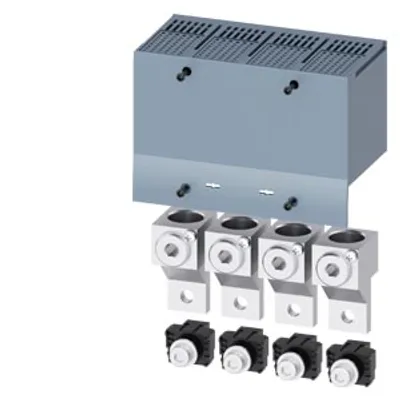

| 3VA9264-0JC13 | Wire connector | TA2.2 | 0.647 kg | 240 mm² | 30,5 mm |
| 3VA9264-0JB12 | Wire connector | TA1.4 | 162 g | 185 mm² | 20 mm |

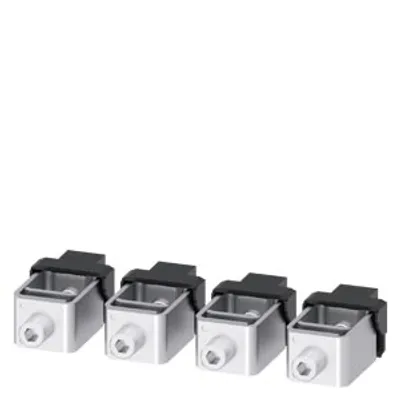

| 3VA9264-0JA12 | Box terminal | TS1.4 | 249 g | 185 mm² | 19 mm |
| 3VA9257-0PK11 | Side panel rotary operating mechanism | — | 676 g | — | — |
| 3VA9257-0LF10 | cylinder lock adapter | — | 55 g | — | — |
| 3VA9257-0KT00 | Tunnel | — | 101 g | — | — |
| 3VA9257-0KP81 | autotrip plunger for plug-in unit | — | 7 g | — | — |

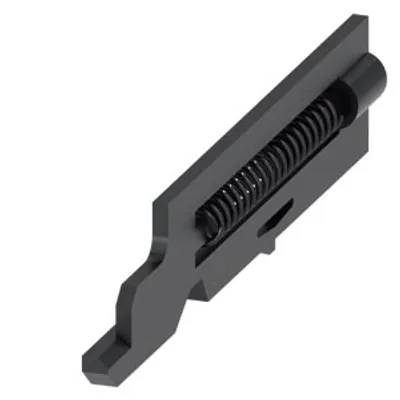

| 3VA9257-0KD81 | autotrip plunger for withdrawable unit | — | 7 g | — | — |
| 3VA9257-0KB02 | Cable cage | — | 33 g | — | — |
| 3VA9113-0JJ12 | Wire connector | TA2.1 | 344 g | 150 mm² | 30,5 mm |
| 3VA9113-0JG11 | Wire connector | TA1.1 | 59 g | 95 mm² | 12,2 mm |
| 3VA9113-0JG10 | Wire connector | TA1.0 | 51 g | 10 mm² | 12,2 mm |
| 3VA9113-0JF60 | Wire connector | TA2.5 | 344 g | 35 mm² | 12 / 24 / 39.5 mm |

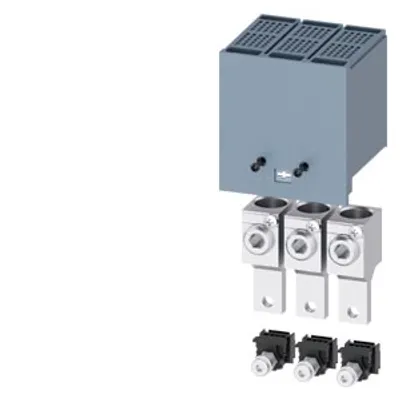

| 3VA9113-0JC12 | Wire connector | TA2.1 | 346 g | 150 mm² | 30,5 mm |
| 3VA9113-0JB11 | Wire connector | TA1.1 | 55 g | 95 mm² | 12,2 mm |
| 3VA9113-0JB10 | Wire connector | TA1.0 | 47 g | 10 mm² | 12,2 mm |
| 3VA9163-0KB03 | interlock mechanism for rotary operator | — | 29 g | — | — |
| 3VA9163-0JA12 | Box terminal | TS1.2 | 161 g | 120 mm² | 19 mm |
| 3VA9158-0VK20 | rear interlock | — | 1.168 kg | — | — |
| 3VA9158-0VF30 | sliding bar interlock | — | 581 g | — | — |
