Accessories for ball screw assemblies Parts
























Compare Accessories for ball screw assemblies
Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.
| MPN | Nominal size [mm] | Outer diameter D [mm] | Weight [kg] | Dimension B (profiled rail systems) [mm] | Dimension D [mm] |
|---|---|---|---|---|---|
| R344600304 | NMZ 12x1 | 22.0 | 0.02 | 8 | 22 |

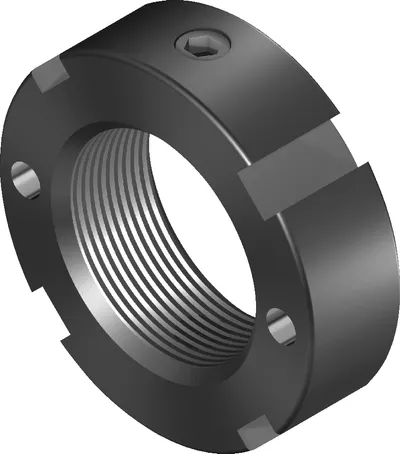

| R344600204 | NMZ 10x1 | 18.0 | 0.01 | 8 | 18 |
| R344600502 | NMG 20x1 | 32.0 | 0.03 | 9.6 | 32 |

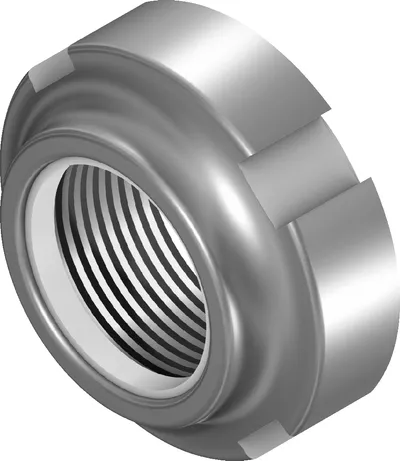

| R344601102 | NMG 15x1 | 24.0 | 0.02 | 8.6 | 24 |
| R344600202 | NMG 12x1 | 21.0 | 0.01 | 7.6 | 21 |
| R344601904 | NMA 50x1,5 | 75.0 | 0.42 | 25 | 75 |
| R913034215 | NMA 45x1,5 | 70.0 | 0.34 | 22 | 70 |
| R344601804 | NMA 40x1,5 | 65.0 | 0.3 | 22 | 65 |
| R344601204 | NMA 35x1,5 | 58.0 | 0.22 | 20 | 58 |
| R344601604 | NMA 30x1,5 | 52.0 | 0.19 | 20 | 52 |

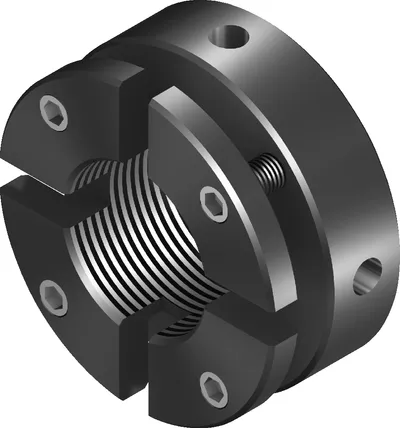

| R344601104 | NMA 25x1,5 | 45.0 | 0.14 | 20 | 45 |
| R344601504 | NMA 20x1 | 38.0 | 0.09 | 18 | 38 |
| R344601404 | NMA 17x1 | 32.0 | 0.07 | 18 | 32 |
| R344602004 | NMA 15x1 | 30.0 | 0.07 | 18 | 30 |
| R916311351 | NMA 90x2 | 130.0 | 1.53 | 32 | 130 |
| R913034217 | NMA 70x2 | 100.0 | 0.76 | 28 | 100 |
| R913034216 | NMA 60x2 | 90.0 | 0.63 | 26 | 90 |
| R159563000 | 40x5/10/12/16/20/25/30/40 | — | 7.4 | 16 | 62 |
| R159562000 | 32x5/10/20/32/64 | — | 5.05 | 14 | 47 |
| R159561700 | 25x5/10/25 | — | 3.55 | 12 | 40 |
| R159561500 | 20x5/10/20/40 | — | 3.41 | 11 | 35 |
| R159533020 | 40x10/12/16/20/25/30/40 | — | 8.4 | 56 | 80 |
| R159503020 | 40x5 | — | 6.41 | 28 | 80 |
| R159502020 | 32x5/10/20/32/64 | — | 4.42 | 28 | 68 |
