3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC Parts
Available on requestSiemens 3VA6580-6KL36-2AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6KL36-2AA0 · Siemens
Price on request
Request a quote

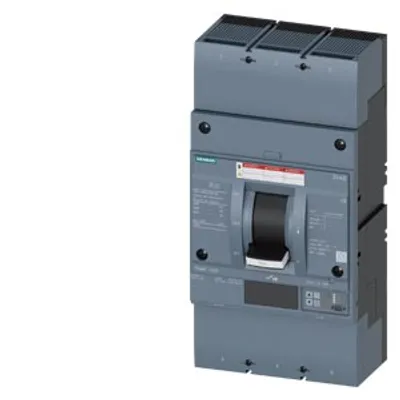

Available on requestSiemens 3VA6580-6KL36-0AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6KL36-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6KL32-2AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6KL32-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6KL32-0AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6KL32-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6JP32-0AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6JP32-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6HN46-2AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6HN46-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6HN46-0AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6HN46-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6HN42-2AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6HN42-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6HN42-0AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6HN42-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6HN36-2AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6HN36-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6580-6HN36-0AA0 – Circuit breaker 3VA6 UL Frame 800 breaking capacity class H…MPN: 3VA6580-6HN36-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA6210-6JQ31-2AA0 – Circuit breaker 3VA6 UL Frame 250 breaking capacity class H…MPN: 3VA6210-6JQ31-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5580-6EC36-0AA0 – Circuit breaker 3VA5 UL Frame 800 breaking capacity class H…MPN: 3VA5580-6EC36-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5580-6EC32-2AA0 – Circuit breaker 3VA5 UL Frame 800 breaking capacity class H…MPN: 3VA5580-6EC32-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5580-6EC32-1AA0 – Circuit breaker 3VA5 UL Frame 800 breaking capacity class H…MPN: 3VA5580-6EC32-1AA0 · Siemens
Price on request
Request a quote

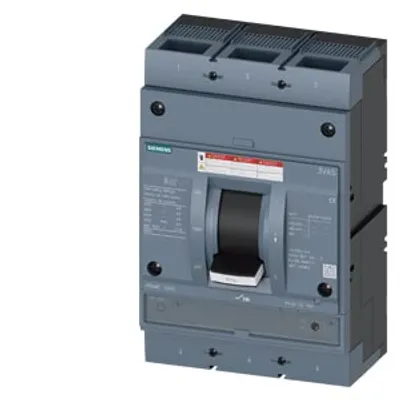

Available on requestSiemens 3VA5580-6EC32-0AA0 – Circuit breaker 3VA5 UL Frame 800 breaking capacity class H…MPN: 3VA5580-6EC32-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5580-5GC46-2AA0 – Circuit breaker 3VA5 UL Frame 800 breaking capacity class M…MPN: 3VA5580-5GC46-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5580-5GC46-0AA0 – Circuit breaker 3VA5 UL Frame 800 breaking capacity class M…MPN: 3VA5580-5GC46-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5580-5GC42-2AA0 – Circuit breaker 3VA5 UL Frame 800 breaking capacity class M…MPN: 3VA5580-5GC42-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5710-7BB31-0AA0 – Molded case switch 3VA5 UL frame 1200 max short-circuit…MPN: 3VA5710-7BB31-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5710-6EC61-2AA0 – Circuit breaker 3VA5 UL frame 1200 breaking capacity classMPN: 3VA5710-6EC61-2AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5710-6EC61-1AA0 – Circuit breaker 3VA5 UL frame 1200 breaking capacity classMPN: 3VA5710-6EC61-1AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5710-6EC61-0AA0 – Circuit breaker 3VA5 UL frame 1200 breaking capacity classMPN: 3VA5710-6EC61-0AA0 · Siemens
Price on request
Request a quote
Available on requestSiemens 3VA5710-6EC31-2AA0 – Circuit breaker 3VA5 UL frame 1200 breaking capacity classMPN: 3VA5710-6EC31-2AA0 · Siemens
Price on request
Request a quoteCompare 3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.
| MPN | product designation / according to UL file | design of the overcurrent release | Net Weight | short-circuit current making capacity (Icm) — at 690 V | adjustable response value setting current (Ii) / for I-tripping — minimum |
|---|---|---|---|---|---|
| 3VA6580-6KL36-2AA0 | HMAE | ETU820 | 17.755 kg | 74 kA | 1 200 A |
| 3VA6580-6KL36-0AA0 | HMAE | ETU820 | 17.755 kg | 74 kA | 1 200 A |
| 3VA6580-6KL32-2AA0 | HMAE | ETU820 | 14.65 kg | 74 kA | 1 200 A |
| 3VA6580-6KL32-0AA0 | HMAE | ETU820 | 14.08 kg | 74 kA | 1 200 A |
| 3VA6580-6JP32-0AA0 | HMAE | ETU550 | 14.003 kg | 74 kA | 1 200 A |
| 3VA6580-6HN46-2AA0 | HMAE | ETU350 | 23.298 kg | 74 kA | 8 000 A |
| 3VA6580-6HN46-0AA0 | HMAE | ETU350 | 23.298 kg | 74 kA | 8 000 A |
| 3VA6580-6HN42-2AA0 | HMAE | ETU350 | 17.01 kg | 74 kA | 8 000 A |
| 3VA6580-6HN42-0AA0 | HMAE | ETU350 | 17.91 kg | 74 kA | 8 000 A |
| 3VA6580-6HN36-2AA0 | HMAE | ETU350 | 17.755 kg | 74 kA | 8 000 A |
| 3VA6580-6HN36-0AA0 | HMAE | ETU350 | 17.755 kg | 74 kA | 8 000 A |
| 3VA6210-6JQ31-2AA0 | HFAE | ETU560 | 2.3 kg | 4.5 kA | 150 A |
| 3VA5580-6EC36-0AA0 | HMAS | TM230 | 17.66 kg | 73.5 kA | 4 000 A |
| 3VA5580-6EC32-2AA0 | HMAS | TM230 | 12.76 kg | 73.5 kA | 4 000 A |
| 3VA5580-6EC32-1AA0 | HMAM | TM230 | 13.362 kg | — | 4 000 A |
| 3VA5580-6EC32-0AA0 | HMAS | TM230 | 13.69 kg | 73.5 kA | 4 000 A |
| 3VA5580-5GC46-2AA0 | MMAS | TM230 | 21.916 kg | 52.5 kA | 4 000 A |
| 3VA5580-5GC46-0AA0 | MMAS | TM230 | 1.815 kg | 52.5 kA | 4 000 A |
| 3VA5580-5GC42-2AA0 | MMAS | TM230 | 16.323 kg | 52.5 kA | 4 000 A |
| 3VA5710-7BB31-0AA0 | CNAS | MCS110 | 3.133 kg | 77 kA | 12 000 A |
| 3VA5710-6EC61-2AA0 | HNAS | TM230 | 20.42 kg | 63 kA | 5 000 A |
| 3VA5710-6EC61-1AA0 | HNAM | TM230 | 3.133 kg | 63 kA | 5 000 A |
| 3VA5710-6EC61-0AA0 | HNAS | TM230 | 3.133 kg | 63 kA | 5 000 A |
| 3VA5710-6EC31-2AA0 | HNAS | TM230 | 24.7 kg | 63 kA | 5 000 A |
Common to all listed parts
| product designation | Molded-case circuit breaker |
| design of the load switch / according to UL 489 / Heating, Air Conditioning, and Refrigeration circuit breaker (HACR Type) | Yes |
| product component — undervoltage release | No |
| product component — trip indicator | No |
| number of CO contacts / for auxiliary contacts | 0 |
| protection class IP / on the front | IP40 |
| ambient temperature — during operation / minimum | -25 °C |
| ambient temperature — during operation / maximum | 70 °C |
