Hybrid connectors Parts

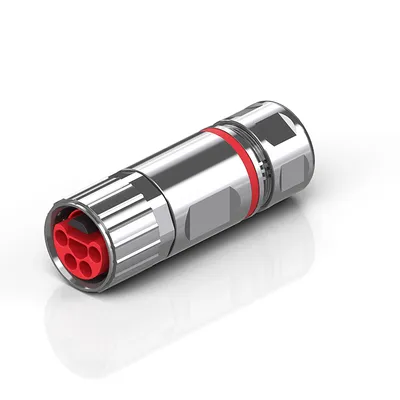

Plug, field assembly, Power, IP65/67, 5 power contacts contained: Type ZS7000-C018

Plug, field assembly, for external braking resistor AMP8620-2005-02x0, IP65/67, 5 contacts contained: Type ZS7000-C017

Plug, field assembly, Power, IP65/67, 5 power contacts contained: Type ZS7000-C010

Plug, field assembly, Power, IP65/67, 5 power contacts contained: Type ZS7000-C009


Plug, field assembly, for external braking resistor AX2090-BWxx, IP65/67, 5 contacts contained: Type ZS7000-C017
Compare Hybrid connectors
Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.
| MPN | Contact type | Number of positions (face) | Coding | Max. wire cross-section (power) | Max. cable outer diameter |
|---|---|---|---|---|---|
| ZS7300-0004 | male+male | pins 5+PE+4 | EtherCAT P-coded | AWG14/2.5 mm² + AWG12/4.0 mm² | 15.0…16.0 mm |
| ZS7300-A003 | male+female | pins 3+PE+2+4 | EtherCAT-coded | AWG14/2.5 mm² + AWG12/4.0 mm² | 15.0…16.0 mm |
| ZS7300-A004 | female+male | pins 3+PE+2+4 | EtherCAT-coded | AWG14/2.5 mm² + AWG12/4.0 mm² | 15.0…16.0 mm |
| ZS7300-0005 | male | pins 4+PE | Power | AWG12/4.0 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0007 | male+male | pins 4+PE+4 | EtherCAT P-coded | AWG12/4.0 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0008 | male+male | pins 5+PE+4 | P-coded | AWG14/2.5 mm² + AWG12/4.0 mm² | 15.0...16.0 mm |
| ZS7300-A005 | male+female | pins 4+PE+4 | EtherCAT-coded | AWG12/4.0 mm² | 10.0…11.5 mm |
| ZS7300-A006 | male+female | pins 3+PE+2+4 | EtherCAT-coded | AWG14/2.5 mm² + AWG12/4.0 mm² | 15.0…16.0 mm |
| ZS7300-0013 | female+ female | pins 4+PE+4 | EtherCAT P-coded | AWG12/4.0 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0014 | male+male | pins 4+PE+4 | EtherCAT P-coded | AWG12/4.0 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0021 | female | pins 4+PE | Power | AWG14/2.5 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0022 | male | pins 4+PE | Power | AWG14/2.5 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0023 | female | pins 4+PE | Power | AWG12/4.0 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0024 | male | pins 4+PE | Power | AWG12/4.0 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0027 | female | pins 4+PE | Power | AWG12/4.0 mm² | 13.0…15.0 mm, 15.0…16.0 mm |
| ZS7300-0028 | male | pins 4+PE | Power | AWG14/2.5 mm² | 8.5 mm |
Common to all listed parts
| Installation size | B23 |
| Wire termination | crimp connection |
