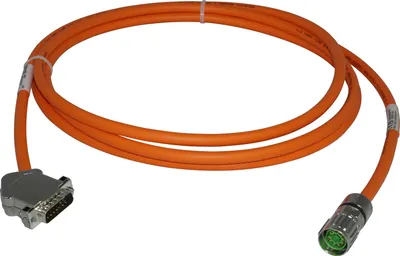

RG2 Encoder Cables Parts
























Compare RG2 Encoder Cables
Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.
| MPN | Compatible Motors | Compatible Drives | Encoder Type | cable length [m] | Weight [kg] |
|---|---|---|---|---|---|
| R911424723 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 20.0 | 0 |
| R911424722 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 15.0 | 0 |
| R914516610 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 12.0 | 0 |
| R911424721 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 10.0 | 0 |
| R911424720 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 8.0 | 0 |
| R914512568 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 7.5 | 0 |
| R911424822 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 7.0 | 0 |
| R911424719 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 5.0 | 0.4 |
| R914512569 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 4.5 | 0 |
| R911424718 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 4.0 | 0 |
| R911424717 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 3.0 | 0.25 |
| R914514953 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 2.8 | 0 |
| R914514951 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 2.5 | 0 |
| R914515170 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 2.4 | 0 |
| R911424716 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 2.0 | 0.18 |
| R914514950 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 1.8 | 0 |
| R914513579 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 1.5 | 0 |
| R914514952 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 1.2 | 0 |
| R911425107 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 1.0 | 0 |
| R914512454 | MS2M | ctrlX DRIVE-CN (XCS2-F) | digital | 0.5 | 0.08 |
| R911396183 | MS2x | HCT/HCQ | analogue | 30.0 | 0 |
| R911396182 | MS2x | HCT/HCQ | analogue | 25.0 | 0 |
| R911396181 | MS2x | HCT/HCQ | analogue | 20.0 | 2 |
| R911396180 | MS2x | HCT/HCQ | analogue | 15.0 | 0 |
Common to all listed parts
| Cable Variant | Encoder Cable |
| Cable Type | ready-made |
| Cable Model | Basic |
| Connection type of motor connector | M17 encoder connector |
| Motor-Drive-Connection | direct connection |
| Dynamic bending radius | 7.5xD |
| Bending cycles | 5 million |
| Ambient temperature (storage and transport) [°C] | -40-80 |
