| Number of Main Contacts NO | 3 |
| Number of Main Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 1 |
| Number of Auxiliary Contacts NC | 1 |
| Number of Poles | 3P |
| Standards | IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 |
| Rated Operational Voltage | Main Circuit 1000 V |
| Rated Frequency (f) | Main Circuit 50 / 60 Hz |
| Conventional Free-air Thermal Current (I<sub>th</sub>) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 400 A |
| Rated Operational Current AC-1 (I<sub>e</sub>) | (1000 V) 40 °C 350 A, (1000 V) 55 °C 300 A, (1000 V) 60 °C 300 A, (1000 V) 70 °C 240 A, (690 V) 40 °C 400 A, (690 V) 55 °C 350 A, (690 V) 70 °C 290 A |
| Rated Operational Current AC-3 (I<sub>e</sub>) | (415 V) 55 °C 265 A, (440 V) 55 °C 265 A, (500 V) 55 °C 250 A, (690 V) 55 °C 250 A, (1000 V) 55 °C 113 A, (380 / 400 V) 55 °C 265 A, (220 / 230 / 240 V) 55 °C 265 A |
| Rated Operational Current DC-1 (I<sub>e</sub>) | (110 V) 2 Poles in Series, 40 °C 350 A, (220 V) 3 Poles in Series, 40 °C 350 A |
| Rated Operational Current DC-3 (I<sub>e</sub>) | (110 V) 2 Poles in Series, 40 °C 350 A, (220 V) 3 Poles in Series, 40 °C 350 A |
| Rated Operational Current DC-5 (I<sub>e</sub>) | (110 V) 2 Poles in Series, 40 °C 350 A, (220 V) 3 Poles in Series, 40 °C 350 A |
| Rated Operational Power AC-3 (P<sub>e</sub>) | (415 V) 132 kW, (440 V) 160 kW, (500 V) 160 kW, (690 V) 200 kW, (1000 V) 160 kW, (380 / 400 V) 132 kW, (220 / 230 / 240 V) 75 kW |
| Rated Breaking Capacity AC-3 | 8 x Ie AC-3 |
| Rated Breaking Capacity AC-3e | 8.5 x Ie AC-3e |
| Rated Making Capacity AC-3 | 10 x Ie AC-3 |
| Rated Making Capacity AC-3e | 12 x Ie AC-3e |
| Short-Circuit Protective Devices | gG Type Fuses 500 A |
| Rated Short-time Withstand Current Low Voltage (I<sub>cw</sub>) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 400 A, at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 1224 A, at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 2650 A, at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 2120 A, at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 865 A |
| Maximum Breaking Capacity | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 3800 A, cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 3300 A |
| Rated Insulation Voltage (U<sub>i</sub>) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V, acc. to UL/CSA 600 V |
| Rated Impulse Withstand Voltage (U<sub>imp</sub>) | Main Circuit 8 kV |
| Maximum Electrical Switching Frequency | (AC-1) 300 cycles per hour, (AC-2 / AC-4) 150 cycles per hour, (AC-3) 300 cycles per hour |
| Mechanical Durability | 5 million |
| Maximum Mechanical Switching Frequency | 300 cycles per hour |
| Coil Operating Limits | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Rated Control Circuit Voltage (U<sub>c</sub>) | 50 Hz 100...250 V, 60 Hz 100...250 V, DC Operation 100...250 V |
| Coil Consumption | Holding at Max. Rated Control Circuit Voltage 50 Hz 33.6 V·A, Holding at Max. Rated Control Circuit Voltage 50 Hz 4.3 W, Holding at Max. Rated Control Circuit Voltage 60 Hz 33.6 V·A, Holding at Max. Rated Control Circuit Voltage 60 Hz 4.3 W, Holding at Max. Rated Control Circuit Voltage DC 4.4 W, Pull-in at Max. Rated Control Circuit Voltage 50 Hz 662 V·A, Pull-in at Max. Rated Control Circuit Voltage 60 Hz 662 V·A, Pull-in at Max. Rated Control Circuit Voltage DC 830 V·A, Pull-in at Max. Rated Control Circuit Voltage DC 830 W |
| Power Loss | at Rated Operating Conditions AC-1 per Pole 20 W, at Rated Operating Conditions AC-3 per Pole 9 W |
| Operate Time | Between Coil De-energization and NO Contact Opening 37 ... 47 ms, Between Coil Energization and NO Contact Closing 25 ... 55 ms |
| Connecting Capacity Main Circuit | Flexible 2 x 70 ... 185 mm², Rigid Al-Cable 1 x 185 ... 240 mm², Rigid Cu-Cable 2 x 70 ... 185 mm² |
| Connecting Capacity Auxiliary Circuit | Flexible with Ferrule 2x 0.75 ... 2.5 mm², Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm², Flexible 2x 0.75 ... 2.5 mm², Flexible 2x0.75 ... 2.5 mm², Solid 2x 1 ... 4 mm², Solid 2 x 1 ... 4 mm², Stranded 1x 1 ... 4 mm², Stranded 2 x 1 .... 4 mm² |
| Connecting Capacity | Flexible 1 x 16 ... 240 mm², Flexible 2 x 70 ... 185 mm², Rigid Al-Cable 1 x 185 ... 240 mm², Rigid Cu-Cable 2 x 70 ... 185 mm² |
| Degree of Protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40, acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20, acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 |
| Tightening Torque | Cable Lug 9 N·m, Main Circuit 22 ... 43 N·m |
| Terminal Type | Main Circuit: Bars |

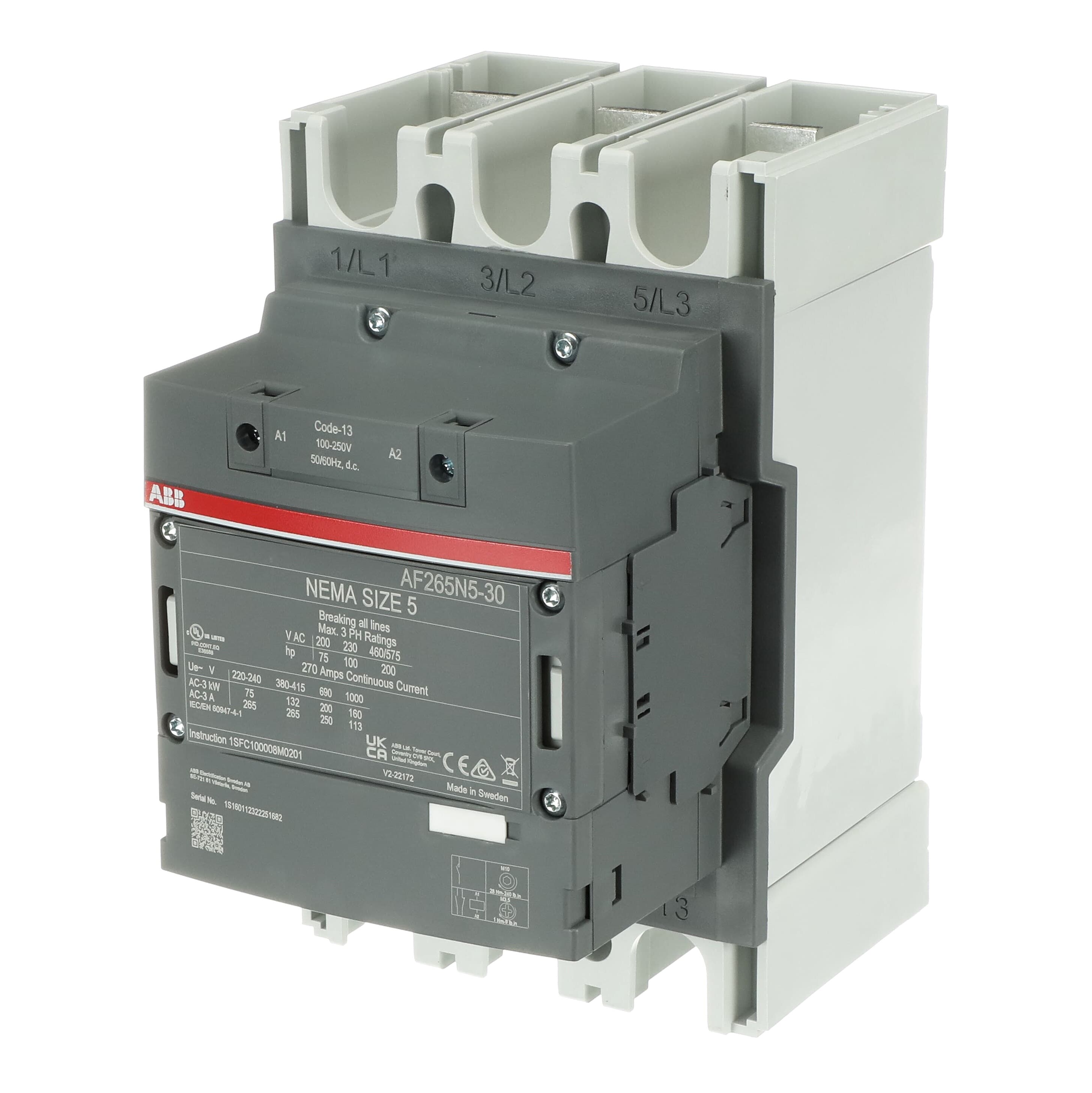

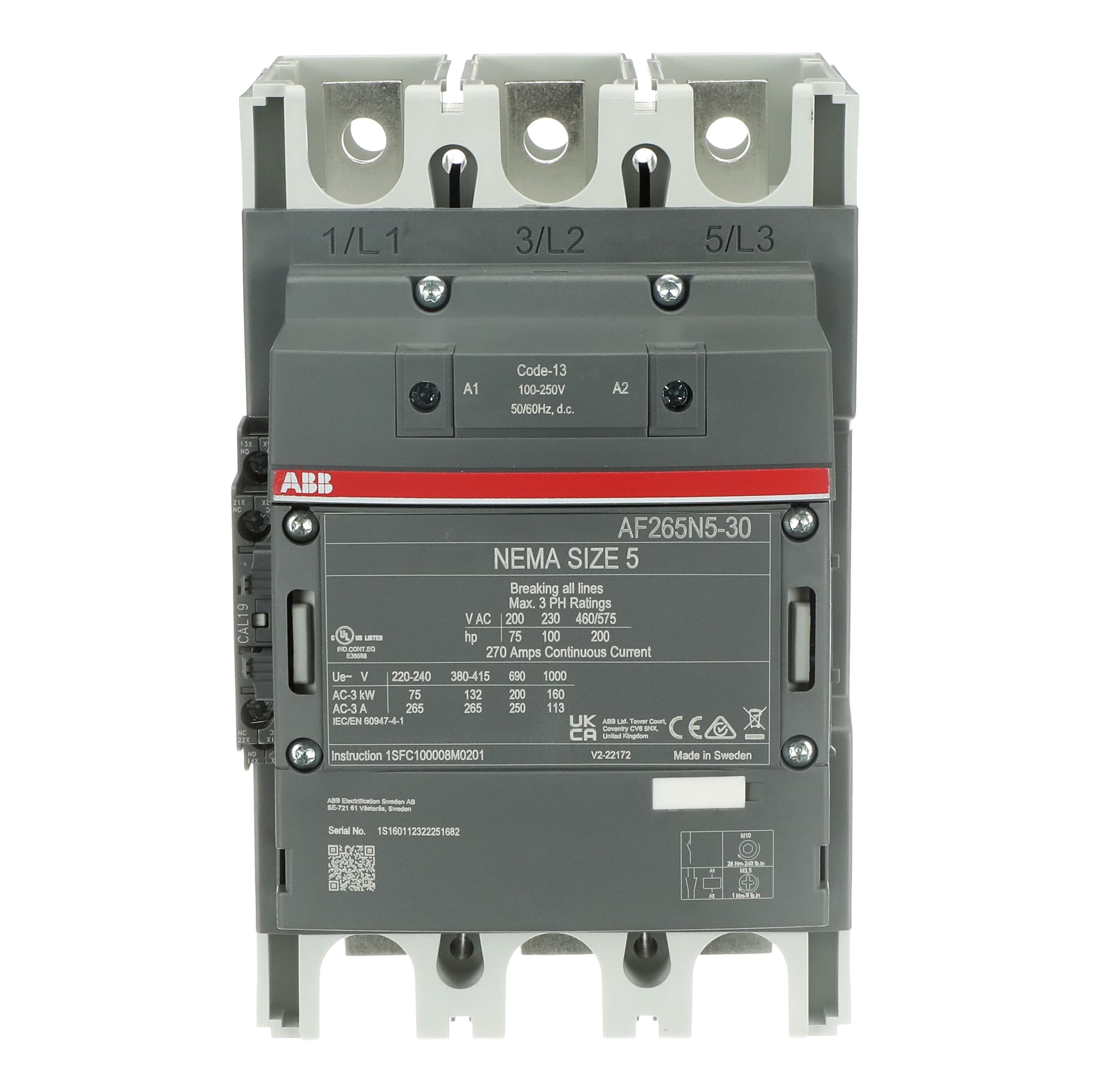

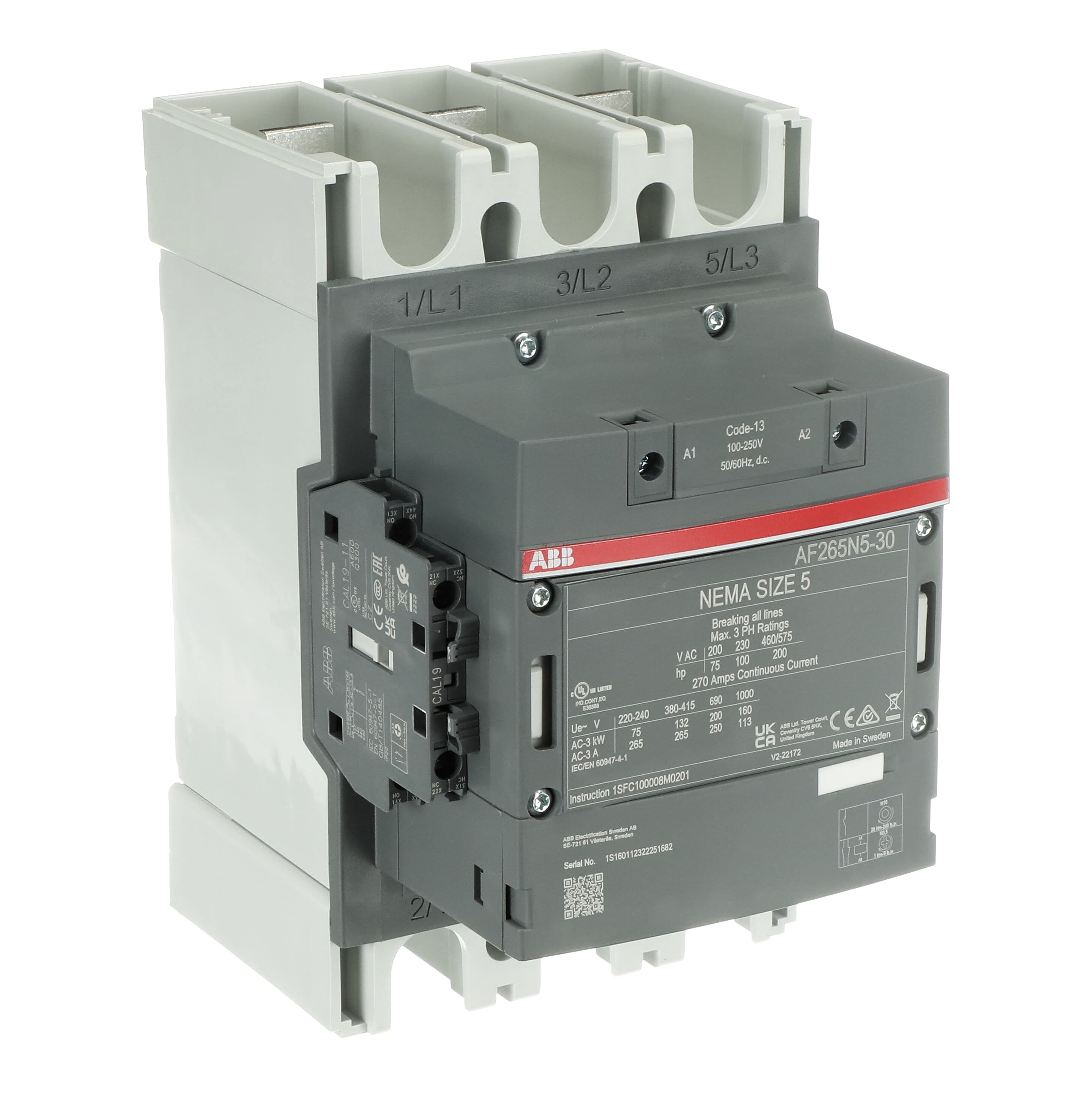

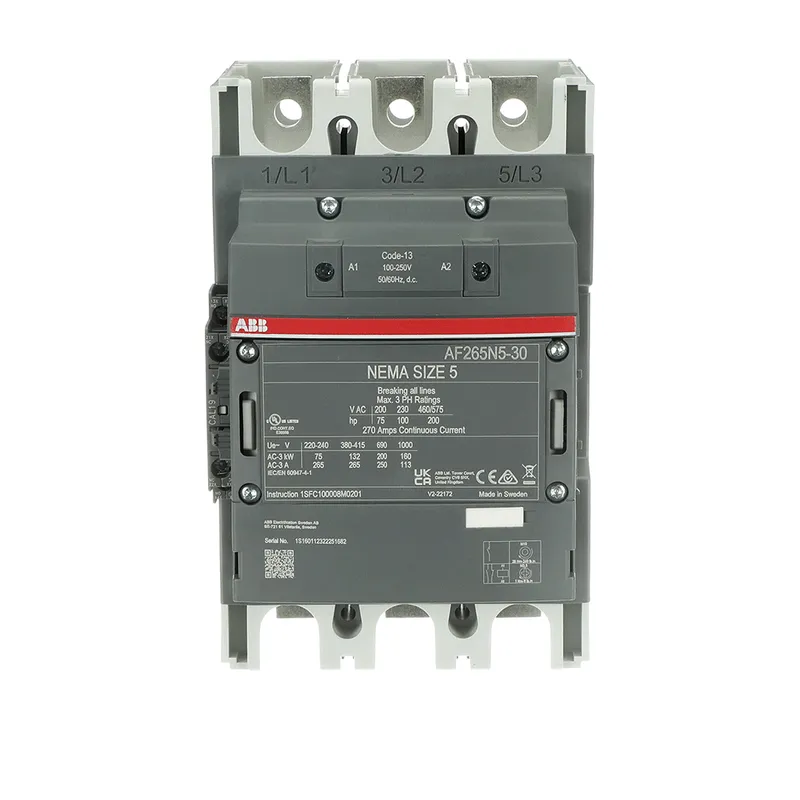

| Product Name | Block Contactor |
