Miniature ball guide rails Parts





















Compare Miniature ball guide rails
Key specifications of the parts listed on this page, taken from the manufacturer's data sheets.

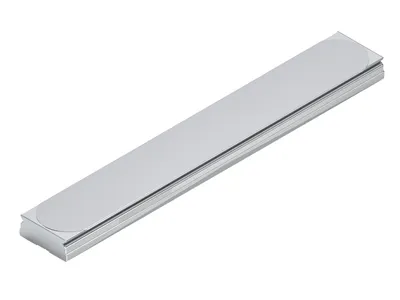

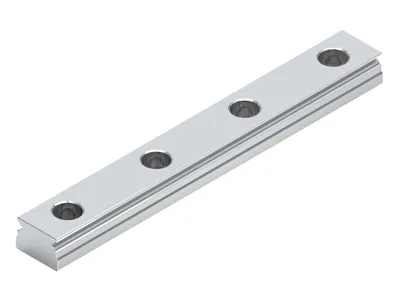

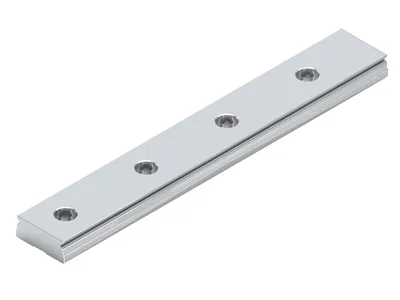

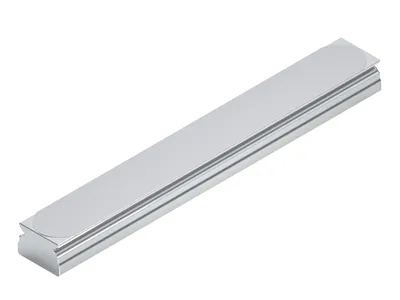

| MPN | Minimum length Lmin [mm] | Mass m (kg/m) [kg/m] | Mass g/m [g/m] | Pitch T guide rail [mm] | Dimension A2 (profiled rail systems) [mm] |
|---|---|---|---|---|---|
| R045526231 | 52.0 | 1450 | 1450 | 40 | 24 |
| R045520231 | 52.0 | 1450 | 1450 | 40 | 24 |
| R045526431 | 52.0 | 1450 | 1450 | 40 | 24 |
| R045520431 | 52.0 | 1450 | 1450 | 40 | 24 |
| R045526331 | 52.0 | 1450 | 1450 | 40 | 24 |
| R045520331 | 52.0 | 1450 | 1450 | 40 | 24 |
| R044586231 | 29.0 | 330 | 330 | 20 | 9 |
| R044580231 | 29.0 | 330 | 330 | 20 | 9 |
| R044586431 | 29.0 | 330 | 330 | 20 | 9 |
| R044580431 | 29.0 | 330 | 330 | 20 | 9 |
| R044586331 | 29.0 | 330 | 330 | 20 | 9 |
| R044580331 | 29.0 | 330 | 330 | 20 | 9 |
| R045586231 | 42.0 | 920 | 920 | 30 | 18 |
| R045580231 | 42.0 | 920 | 920 | 30 | 18 |
| R045586431 | 42.0 | 920 | 920 | 30 | 18 |
| R045580431 | 42.0 | 920 | 920 | 30 | 18 |
| R045586331 | 42.0 | 920 | 920 | 30 | 18 |
| R045580331 | 42.0 | 920 | 920 | 30 | 18 |
| R044570231 | 22.0 | 220 | 220 | 15 | 7 |
| R044570431 | 22.0 | 220 | 220 | 15 | 7 |
| R044570331 | 22.0 | 220 | 220 | 15 | 7 |
| R044506238 | 73.0 | 2110 | 2110 | 60 | 20 |
| R044506237 | 73.0 | 2110 | 2110 | 60 | 20 |
| R044506236 | 73.0 | 2110 | 2110 | 60 | 20 |
Common to all listed parts
| Version | Ball rail system |
| Material (profiled rail systems) | Corrosion-resistant, martensitic steel |
| Guide rail mounting | For bolting from above |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Recommended rail length (formula) | L = n<sub>B </sub>• T<sub> </sub>‒ 4 mm |
