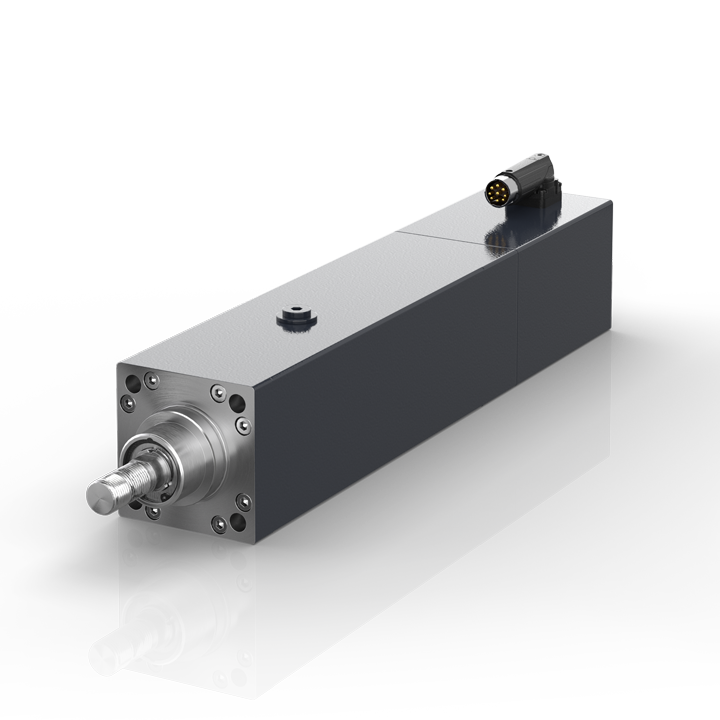

Electric cylinder 12,000 N (Fmax), 0.12 m/s (vmax)
Richiedi un preventivo
In breve
| Disponibilità | Conferma su richiesta |
| Categoria | AA3133 |
| Ciclo di vita | active |
| Garanzia | 12 mesi (nuovo) · 3 mesi (usato/rigenerato) |
Spedizione e disponibilità
Quando può essere spedito AA3133-2xyz?
AA3133-2xyz viene reperito su richiesta — richiedi un preventivo e ti confermeremo disponibilità e tempi di consegna esatti per questa unità specifica.
Posso ritirare AA3133-2xyz di persona?
Il ritiro presso il nostro magazzino di Groningen, Paesi Bassi, potrebbe essere possibile — contattaci prima dell'ordine per verificare disponibilità e concordare un orario di ritiro.
È disponibile la consegna espressa?
Sì — menzionalo nella richiesta di preventivo per AA3133-2xyz e includeremo le opzioni di spedizione espressa nella nostra risposta.
Il nostro impianto è fermo e ci serve con urgenza: potete aiutarci?
In caso di guasto critico, contattaci direttamente al +31 (0)50-7110348 o a sales@partnerplc.com — valuteremo un corriere in giornata o una consegna dedicata per AA3133-2xyz, in base a disponibilità e destinazione.
Depending on the spindle pitch, the electric cylinder AA3133 offer a peak force of 6000…12,000 N and a maximum speed of 0.12 to 0.24 m/s in a voltage range of 24 to 48 V DC. The dimensions of the AA3133 correspond in flange dimension and screw-on points
Specifiche
Specifications
| Motor type | permanent magnet-excited three-phase synchronous motor with integrated spindle drive |
| Nominal voltage | 24…48 V DC |
| Peak force | 12,000 N |
| Continuous force | 2800 N |
| Peak current | 32 A |
| Continuous current | 8 A |
| Max. speed | 0.12 m/s |
| Max. acceleration | 10 m/s² |
| Max. stroke | 200 mm |
| Spindle pitch | 5 mm with anti-twist protection |
| Cooling | convection |
| Motor feedback | OCT, 24 bit, SIL 2-capable, multi-turn absolute encoder |
| Connection method | itec® plug |
| Ambient temperature (operation) | 5…40°C |
| Approvals/markings | CE |
| Protection rating | IP50, IP54 with venting hose instead of venting plug |
| Design form | flange according to ISO 15552, flange-mounted according to IM B14, IM V18, IM V19 |
| Material | aluminum |
| Coating/surface | acrylic powder-coated, dark gray, similar to RAL7016 |
| a | 45 f8 |
| b | M16 x 1.5 |
| d | 32 mm |
| l | 56.5 mm |
| r | 75 mm |
| k | 380 mm (Order option z (holding brake) has no influence on the overall length ot the motor) |
